Coding Warna pada Kabel Elektrik Nonmetallic (NM)

Jan Stromme / Getty Images



Dalam kabel shearhed nonmetallic (NM) yang kini dibeli digunakan untuk pendawaian kediaman dan komersial, warna pelindung luar menunjukkan pengukur dawai atau saiz dan penarafan amperage wayar dalam. Walau bagaimanapun, kabel yang dipasang lebih lama mungkin tidak mempunyai pengekodan warna ini.

Sebelum tahun 2001, kebanyakan kabel NM mempunyai jaket luar putih, tetapi sejak tahun 2001, kebanyakan kabel NM-B telah ditebat dengan penebat luar vinil yang berwarna untuk mengenal pasti ia bagi pengguna dan pemeriksa. Pengekodan warna ini sarung dawai adalah secara sukarela, tetapi kebanyakan pengeluar kini telah mengikutinya dalam mengikuti skema warna.

Skim warna lima asas yang digunakan untuk kabel NM dalam pembinaan kediaman adalah putih, kuning, oren, hitam, dan kelabu. Warna-warna ini dilihat dalam jaket luar vinil pepejal yang melampirkan konduktor individu di dalam kabel dan mudah dikenalpasti dengan pantas.

Sadarilah bahawa hitam digunakan sebagai warna untuk dua alat pengukur dawai yang berbeza, jadi ada penjagaan yang diperlukan ketika menafsirkan kabel hitam.

  • Kelabu

    Sarung berwarna kelabu digunakan untuk menunjuk kabel yang dimaksudkan untuk pemasangan bawah tanah. Ia mempunyai ketahanan air yang sangat baik dan juga boleh dinilai untuk penentangan terhadap minyak dan cahaya matahari. Dalam kabel ini, konduktor tertanam dalam vinil pepejal dan bukannya berjalan longgar di dalam jaket.

    Kerana pengkabelan abu-abu tidak menunjukkan saiz wayar, baca pembungkusan dan pencetakan jaket untuk memastikan anda membeli kabel dengan tolok kawat yang betul.

  • Pelabelan Jaket Luar

    Dengan semua kabel bersalut bukan logam, jaket luar dilabelkan dengan huruf yang menunjukkan berapa banyak wayar terlindung yang tersembunyi di dalam selubung. Kiraan kawat ini tidak, bagaimanapun, termasuk dawai kuprum yang tidak terinsinasi yang digunakan sebagai dawai pembumian. Sebagai contoh, jika kabel menyenaraikan 12-2 WG, ia bermakna terdapat dua wayar bertebat 12-tolok (wayar hitam dan putih), ditambah wayar tanah. Sekiranya label tersebut menyatakan 12-3, ini adalah tiga konduktor (merah, hitam, dan putih), kabel 12-gauge dengan dawai tanah tembaga yang terdedah.

  • Pengekodan Warna pada Konduktor Individu

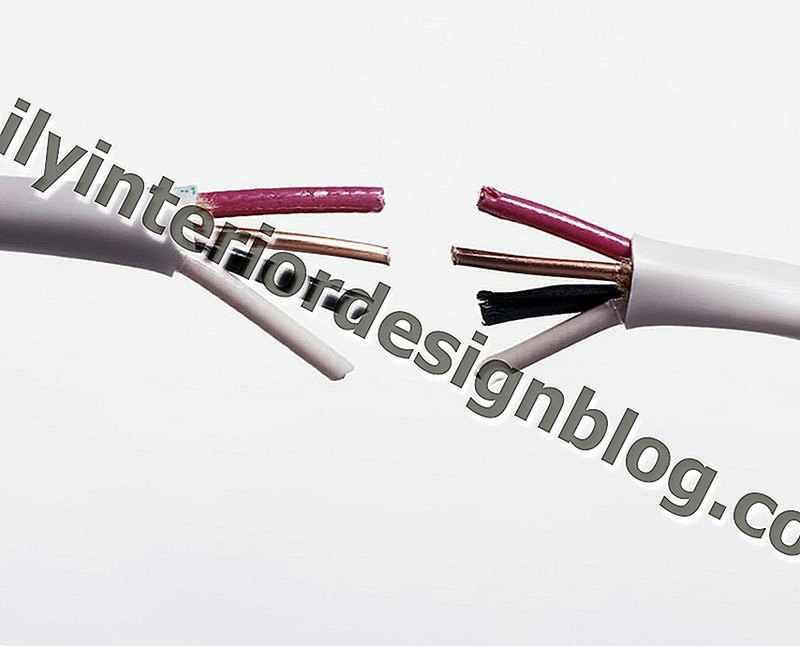

    Kabel di dalam kabel bersarung juga akan mempunyai penebat plastik yang dikodkan warna untuk pengenalan mudah. Semua kabel akan mempunyai dawai bertebat putih dan dawai terlindung hitam; ini mengenal pasti wayar neutral dan panas, masing-masing.

    Kawat tembaga yang terdedah di dalam kabel adalah wayar tanah. (Dalam keadaan yang jarang berlaku, anda mungkin mendapati kabel di mana dawai tanah ditutup dengan penebat hijau-hijau adalah warna yang ditetapkan untuk wayar tanah.)

    Dalam kabel tiga dawai, akan ada dawai merah di samping wayar putih dan hitam. Merah juga ditetapkan sebagai warna panas.
